[스터디9] 06. 처리율 제한 장치의 설계 - 실습

목차

4장. 처리율 제한 장치의 설계

처리율 제한 장치의 사용 예시

• 초당 게시글 작성 횟수 제한: 사용자가 초당 2회 이상 게시글을 등록할 수 없도록 설정
• IP별 계정 생성 횟수 제한: 같은 IP 주소에서 하루에 10개 이상의 계정 생성 시도를 제한
• 디바이스별 리워드 요청 제한: 동일한 디바이스에서 주당 5회 이상 리워드 요청이 불가하도록 설계
• API 호출 횟수 제한: 예를 들어, 트위터 API는 3시간 동안 300개 트윗만 올릴 수 있도록 제한함
• 분당 읽기 요청 제한: 구글 Docs API는 사용자당 분당 300번의 읽기 요청만 허용함

이외에도 일상 생활에서의 예시가 있을지 고민하다가 티켓팅 시스템의 처리율 제한 장치를 간단히 구현해보기로 했다.

1단계 문제 이해 및 설계 범위 확정

Q: 초당 수만 건의 티켓 구매 요청이 몰리는 상황에서 어떻게 시스템을 보호할까?
A: Rate Limiter를 통한 트래픽 제어, 적절한 알고리즘 선택, Redis 기반 분산 처리, Fail-safe 전략

비즈니스 요구사항

• 티켓팅 서비스: IU 콘서트처럼 인기 티켓 오픈 시 트래픽 급증
• 공정성: 동일한 사용자가 시스템을 독점하지 못하도록 제한
• 가용성: Rate Limiter 장애가 전체 서비스를 다운시키면 안 됨
• 확장성: 여러 서버에서 일관된 Rate Limiting 적용

기술적 요구사항

• 응답시간: Rate Limit 검사는 50ms 이하
• 메모리 효율: 사용자 당 최소 메모리 사용
• 정확성: 분산 환경에서도 정확한 카운팅
• 유연성: 다양한 제한 규칙 지원

2단계 개략적 설계안 제시 및 동의 구하기

▲ 티켓팅 서비스 아키텍처

Q: Rate Limiter를 어디에 배치할까?
A:
- 클라이언트측: 신뢰할 수 없음 (조작 가능)
- 서버측: ✅ 안전하고 정확한 제어
- 미들웨어/게이트웨이: 좋은 선택지이지만 지연시간 증가

Rate Limiter 알고리즘 비교

알고리즘	메모리 효율	정확도	버스트 허용	구현 복잡도	티켓팅 적합도
Token Bucket	⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐	최적
Leaky Bucket	⭐⭐	⭐⭐⭐⭐⭐	⭐	⭐⭐⭐⭐	⭐⭐⭐
Fixed Window	⭐⭐⭐⭐⭐	⭐⭐	⭐⭐	⭐⭐⭐⭐⭐	⭐⭐
Sliding Window Log	⭐	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐⭐	⭐⭐⭐⭐

🎫 Token Bucket을 선택한 이유
- 티켓 오픈 순간의 버스트 트래픽을 자연스럽게 처리 가능
- 사용자에게 "여러 번의 기회"를 주는 직관적인 모델
- Redis와 Lua 스크립트로 효율적 구현 가능

3단계 상세 설계

Token Bucket 동작 원리

1. 토큰 저장소: 각 사용자별로 토큰 버킷 생성
2. 토큰 보충: 일정한 속도(refill rate)로 토큰 추가
3. 요청 처리: 토큰이 있으면 소모하고 요청 허용
4. 요청 거부: 토큰이 없으면 Rate Limit 발생

1) 티켓 구매: 용량 3개, 초당 1개 보충
   초기: [🪙🪙🪙] → 1번째 구매 → [🪙🪙] → 2번째 구매 → [🪙] → 3번째 구매 → []
   4번째 구매 시도 → RATE_LIMITED
   60초 후: [🪙🪙🪙]

2) 일반 조회: 용량 10개, 초당 2개 보충
3) IP 기반: 용량 20개, 초당 5개 보충 (익명 사용자)

애플리케이션 설정 (application.yml)

# Rate Limiter 설정
rate-limiter:
  ticket-purchase:
    capacity: 3         # 3개 용량
    refill-rate: 1      # 초당 1개 보충
    window-seconds: 60
  user-request:
    capacity: 10        # 10개 용량
    refill-rate: 2      # 초당 2개 보충
    window-seconds: 60

spring:
  data:
    redis:
      url: redis://localhost:6379
      timeout: 2000ms
      lettuce:
        pool:
          max-active: 10
          max-idle: 10
          min-idle: 1

4단계 마무리

API 엔드포인트

Method	Endpoint	설명	Rate Limit
GET	/api/tickets	티켓 목록 조회	사용자 요청 (10개/분)
POST	/api/tickets/purchase	티켓 구매	티켓 구매 (3개/분)
GET	/api/tickets/rate-limit-status	Rate Limit 상태	사용자 요청 (10개/분)
GET	/api/test/rate-limit	테스트용 엔드포인트	사용자 요청

Token Bucket Rate Limiter 서비스

@Service
public class TokenBucketRateLimiter {

    @Autowired
    private RedisTemplate<String, Object> redisTemplate;

    @Autowired
    private RedisScript<Long> tokenBucketScript;

    public boolean isAllowed(String key, int capacity, int refillRate, int requestedTokens) {
        String redisKey = "token_bucket:" + key;
        long currentTime = System.currentTimeMillis() / 1000;

        try {
            Long result = redisTemplate.execute(
                tokenBucketScript,
                List.of(redisKey),
                String.valueOf(capacity),
                String.valueOf(refillRate),
                String.valueOf(currentTime),
                String.valueOf(requestedTokens)
            );

            if (result == null) {
                logger.error("Redis script returned null for key: {}", key);
                return false; // Fail Closed
            }

            return result == 1;
        } catch (Exception e) {
            logger.error("Rate limiter error for key: " + key, e);
            return simpleRateLimit(key, capacity);
        }
    }

    // 기본 1개 토큰 요청
    public boolean isAllowed(String key, int capacity, int refillRate) {
        return isAllowed(key, capacity, refillRate, 1);
    }
}

Lua 스크립트 (Redis 원자적 연산)

local key = KEYS[1]
local capacity = tonumber(ARGV[1])
local refillRate = tonumber(ARGV[2])
local currentTime = tonumber(ARGV[3])
local requestedTokens = tonumber(ARGV[4])

-- 현재 토큰 정보 가져오기
local bucket = redis.call('HMGET', key, 'tokens', 'lastRefill')
local tokens = tonumber(bucket[1]) or capacity
local lastRefill = tonumber(bucket[2]) or currentTime

-- 토큰 보충 계산
local tokensToAdd = math.floor((currentTime - lastRefill) * refillRate)
tokens = math.min(capacity, tokens + tokensToAdd)

-- 요청된 토큰 수만큼 사용 가능한지 확인
if tokens >= requestedTokens then
    -- 토큰 소모
    tokens = tokens - requestedTokens

    -- Redis에 업데이트
    redis.call('HMSET', key, 'tokens', tokens, 'lastRefill', currentTime)
    redis.call('EXPIRE', key, 3600) -- 1시간 TTL

    return 1 -- 허용
else
    -- 현재 상태만 업데이트 (토큰은 소모하지 않음)
    redis.call('HMSET', key, 'tokens', tokens, 'lastRefill', currentTime)
    redis.call('EXPIRE', key, 3600)

    return 0 -- 거부
end

Spring Interceptor

@Component
public class RateLimitInterceptor implements HandlerInterceptor {

    @Autowired
    private RateLimitService rateLimitService;

    @Override
    public boolean preHandle(HttpServletRequest request,
                           HttpServletResponse response,
                           Object handler) throws Exception {

        String userId = extractUserId(request);
        String requestURI = request.getRequestURI();
        String clientIp = rateLimitService.getClientIpAddress(request);
        boolean allowed = true;
        String limitType = "";

        try {
            // 티켓 구매 API - 엄격한 제한
            if (requestURI.contains("/tickets/purchase")) {
                limitType = "ticket_purchase";
                if (userId != null) {
                    allowed = rateLimitService.isTicketPurchaseAllowed(userId);
                } else {
                    allowed = rateLimitService.isIpRequestAllowed(clientIp);
                }
            }
            // 일반 API 요청
            else {
                limitType = "user_request";
                if (userId != null) {
                    allowed = rateLimitService.isUserRequestAllowed(userId);
                } else {
                    allowed = rateLimitService.isIpRequestAllowed(clientIp);
                }
            }
        } catch (Exception e) {
            logger.error("Rate limit check failed - blocking for safety", e);
            allowed = false; // Fail Closed
        }

        if (!allowed) {
            sendRateLimitErrorResponse(response, limitType);
            return false;
        }

        return true;
    }

    private String extractUserId(HttpServletRequest request) {
        // 헤더에서 사용자 ID 추출
        return request.getHeader("X-User-Id");
    }
}

Rate Limit 서비스

@Service
public class RateLimitService {

    @Autowired
    private TokenBucketRateLimiter tokenBucketLimiter;

    @Autowired
    private RateLimitConfig rateLimitConfig;

    /**
     * 티켓 구매 요청 제한 확인
     */
    public boolean isTicketPurchaseAllowed(String userId) {
        RateLimitConfig.TicketPurchase config = rateLimitConfig.getTicketPurchase();
        String key = "ticket_purchase:" + userId;

        return tokenBucketLimiter.isAllowed(
                key,
                config.getCapacity(),
                config.getRefillRate()
        );
    }

    /**
     * 일반 사용자 요청 제한 확인
     */
    public boolean isUserRequestAllowed(String userId) {
        RateLimitConfig.UserRequest config = rateLimitConfig.getUserRequest();
        String key = "user_request:" + userId;

        return tokenBucketLimiter.isAllowed(
                key,
                config.getCapacity(),
                config.getRefillRate()
        );
    }

    /**
     * IP 기반 요청 제한 (익명 사용자)
     */
    public boolean isIpRequestAllowed(String ipAddress) {
        String key = "ip_request:" + ipAddress;
        return tokenBucketLimiter.isAllowed(key, 20, 5); // 20개 용량, 초당 5개 보충
    }
}

Docker 구성

version: '3.8'

services:
  redis:
    image: redis:7-alpine
    container_name: ticketing-redis
    ports:
      - "6379:6379"
    command: redis-server --appendonly yes
    volumes:
      - redis_data:/data
    networks:
      - ticketing-network

  ticketing-app:
    build: .
    container_name: ticketing-service
    ports:
      - "8080:8080"
    environment:
      - SPRING_PROFILES_ACTIVE=docker
      - SPRING_REDIS_HOST=redis
      - SPRING_REDIS_PORT=6379
    depends_on:
      - redis
    networks:
      - ticketing-network
    restart: unless-stopped

volumes:
  redis_data:

networks:
  ticketing-network:
    driver: bridge

성능 최적화 전략

• Connection Pooling: 최대 10개 연결로 효율적 관리
• Lua 스크립트 캐싱: Redis에서 스크립트 재사용으로 성능 향상
• TTL 자동 정리: 1시간 후 자동으로 메모리 해제
• Fail-Closed 전략: Redis 장애 시 안전한 차단으로 시스템 보호

예상 성능 지표

• 처리량: 초당 1,000+ TPS
• 응답시간: 평균 30ms, 99%ile 50ms
• 메모리: 사용자당 약 100B
• 동시 사용자: 10,000+ 명

자동화 테스트 스크립트

# 티켓 구매 Rate Limit 테스트
$purchaseSuccess = 0
$purchaseFailed = 0

for ($i = 1; $i -le 6; $i++) {
    Write-Host "Purchase Request $i" -NoNewline
    try {
        $headers = @{
            "X-User-Id" = "test-user"
            "Content-Type" = "application/json"
        }
        $body = @{
            ticketId = "TICKET_001"
            quantity = 1
        } | ConvertTo-Json

        $response = Invoke-RestMethod -Uri "$BASE_URL/api/tickets/purchase" -Method POST -Headers $headers -Body $body
        Write-Host " - SUCCESS" -ForegroundColor Green
        $purchaseSuccess++
    } catch {
        $statusCode = $_.Exception.Response.StatusCode.value__
        if ($statusCode -eq 429) {
            Write-Host " - RATE LIMITED" -ForegroundColor Red
            $purchaseFailed++
        }
    }
    Start-Sleep -Milliseconds 300
}
# 예상 결과: 1-3번 SUCCESS, 4-6번 RATE_LIMITED

Fail-Safe 전략

Q: Rate Limiter가 실패하면 어떻게 할까?
A: Fail-Safe 전략 사용
- Fail-Closed: Redis 장애 시 모든 요청 차단
- Circuit Breaker: 연속 실패 시 자동으로 우회 (미구현)
- Local Fallback: 간단한 in-memory 카운터로 대체
- 모니터링 알림: 즉시 장애 알림으로 빠른 복구 (미구현)

분산 환경 대응

Q: 여러 데이터센터에서 Rate Limiter를 운영한다면?
A: 분산 전략 사용
- Redis Cluster: 샤딩을 통한 수평 확장
- Eventually Consistent: 약간의 불일치는 허용하되 전체적인 제한 유지 (미구현)
- Regional Limit: 지역별로 독립적인 Rate Limit 적용 (미구현)
- Global + Local: 글로벌 한도와 로컬 한도를 조합 (미구현)

실제 테스트 결과

티켓 구매 Rate Limit 테스트

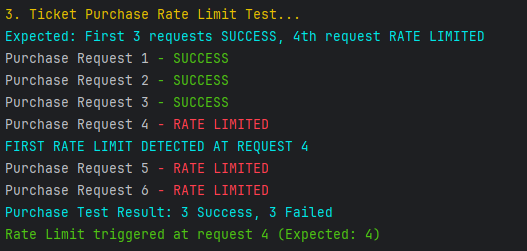

▲ 티켓 구매 테스트 결과

일반 요청 Rate Limit 테스트

▲ 일반 요청 테스트 결과

Token Recovery 확인

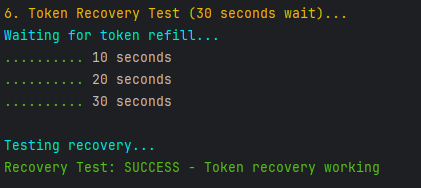

▲ 토큰 복구 테스트

최종 결과

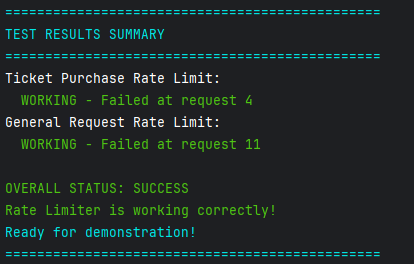

▲ 성공적인 테스트 요약

면접 예상 질문 및 답변

Q1: Rate Limiter 알고리즘을 어떻게 선택할까?
A: 비즈니스 요구사항에 따라 선택한다.
- Token Bucket: 일반적인 웹 서비스 (버스트 허용 중요)
- Leaky Bucket: 안정적인 처리율이 중요한 결제 시스템
- Fixed Window: 대용량 트래픽, 단순한 구현이 필요한 경우
- Sliding Window: 정확한 제한이 필요한 SLA 보장 서비스

Q2: 분산 환경에서 정확한 카운팅을 어떻게 보장할까?
A: Redis + Lua 스크립트로 원자적 연산을 보장하고, Eventually Consistent 전략으로 약간의 불일치는 허용하되 전체적인 제한은 유지합니다.

Q3: Redis가 다운되면 어떻게 할까?
A: Fail-Closed 전략을 채택하여 안전을 우선시하고, 간단한 local cache로 fallback하며 Circuit Breaker 패턴으로 자동 복구를 지원한다.

참고 자료

1. Vagelis Bisbikis, "Fan-Out and Fan-In Patterns: Building a Personalized Feed in Laravel", 2025.02.10, https://medium.com/@vagelisbisbikis/fan-out-and-fan-in-patterns-building-a-personalized-feed-in-laravel-676515f65e03
2. dewble, "[Architecture]처리율 제한 장치 설계(Rate limiting)", 2023.07.08, https://dewble.tistory.com/entry/designing-a-rate-limiter
3. 박종훈, "API 제한 설정하기 - 처리율 제한 장치의 설계", 2023.05.16, https://jonghoonpark.com/2023/05/17/처리율-제한-장치-설계
4. 민동현, "처리율 제한 장치의 설계", 2022.03.18, https://donghyeon.dev/인프라/2022/03/18/처리율-제한-장치의-설계/
5. aal2525, "가상 면접 사례로 배우는 대규모 시스템 설계 기초 – 처리율 제한 장치", 2025.02.16, https://velog.io/@aal2525/가상-면접-사례로-배우는-대규모-시스템-설계-기초-처리율-제한-장치의-설계



이 글은 『 가상 면접 사례로 배우는 대규모 시스템 설계 기초』 책을 학습한 내용을 정리한 것입니다.
